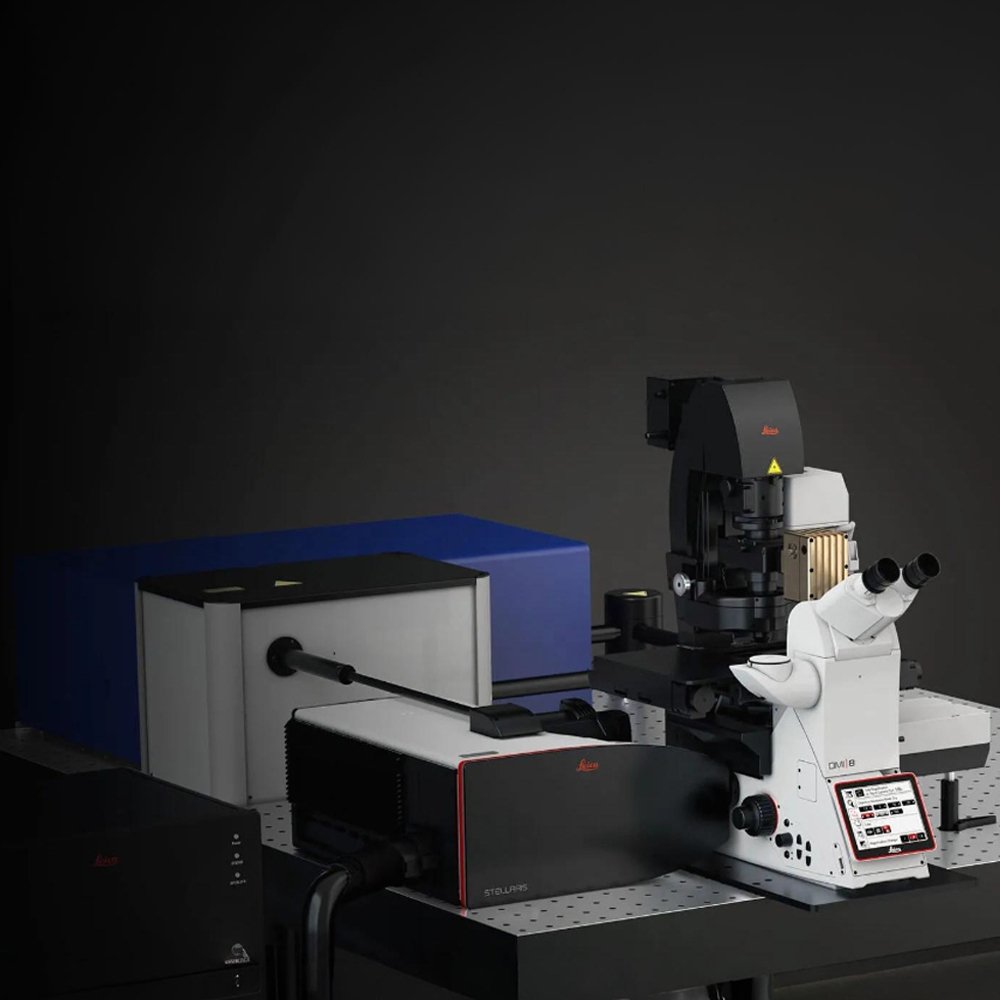

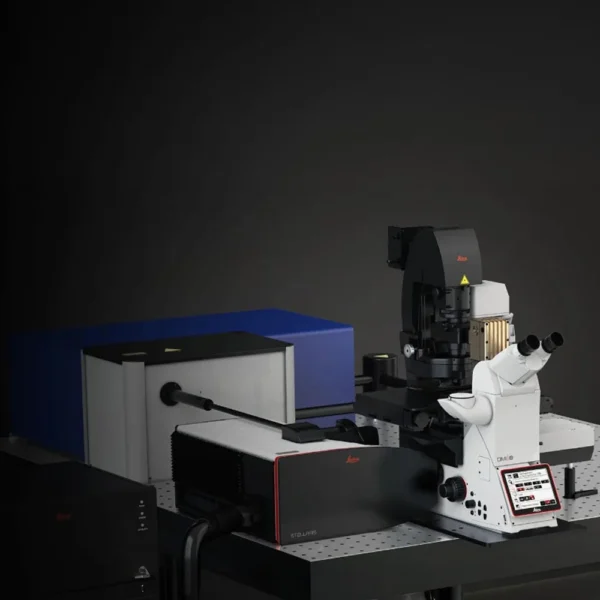

Microscópio de Espalhamento Raman Coerente STELLARIS CRS
Explore a microscopia química sem rótulos.
STELLARIS CRS
O STELLARIS CRS permite realizar imagem química sem necessidade de marcadores fluorescentes, ideal para estudar estruturas que não podem ser visualizadas por métodos tradicionais.
O sistema combina diferentes modalidades para obter imagens com alta velocidade e resolução:
- SRS (Raman Estimulado)
- CARS (Raman Anti-Stokes Coerente)
- SHG (Geração de Segunda Harmônica)
- Fluorescência bifotônica e confocal visível
Com essas técnicas, é possível extrair o máximo de informações da amostra e responder a perguntas complexas de pesquisa.
Principais Características
Imagem química sem marcadores
Utiliza técnicas de Dispersão Raman Estimulada (SRS) e Dispersão Raman Coerente Anti-Stokes (CARS) para visualizar estruturas com base em suas assinaturas vibracionais intrínsecas, eliminando a necessidade de corantes fluorescentes.
Multimodalidade integrada
Combina SRS, CARS, Geração de Segundo Harmônico (SHG), fluorescência de dois fótons e fluorescência confocal visível, permitindo a aquisição de imagens com diferentes contrastes em uma única plataforma.
Alta velocidade e resolução
Capaz de adquirir imagens de uma ampla variedade de amostras com rapidez e alta resolução, facilitando a observação de processos dinâmicos em tempo real.
Visualização de estruturas inacessíveis por métodos tradicionais
Permite a observação direta de ligações químicas e eventos estruturais que são amplamente inacessíveis com técnicas convencionais de microscopia de fluorescência.
Informações tridimensionais detalhadas
Oferece imagens 3D que possibilitam a observação de detalhes finos mesmo dentro de espécimes tridimensionais complexos.
Excitação minimamente invasiva
Utiliza excitação que perturba minimamente a amostra, permitindo estudos dinâmicos prolongados com as condições fisiológicas mantidas o mais próximo possível do natural.
Aquisição simultânea ou sequencial com lasers IR, VIS e UV
Suporta a aquisição de imagens ópticas multimodais utilizando lasers infravermelhos, visíveis e ultravioleta, seja de forma simultânea ou sequencial.
Laser de Luz Branca (WLL)
O sistema de laser de luz branca permite a seleção precisa de comprimentos de onda entre 485 nm e 790 nm, nanometro a nanometro, oferecendo flexibilidade na escolha de fluoróforos e facilitando experimentos multicoloridos complexos. Torna a plataforma confocal extremamente flexível e eficiente com a excitação em 305 comprimentos de ondas diferentes. Isso amplia a compatibilidade com diversos marcadores e melhora a eficiência com precisão nanométrica.
Acousto Optics in True Confocal Spectral (AOBS)
Tecnologia de divisão de raios Leica AOBS Acousto Optical Beamsplitter, que substitui os filtros dicroicos primários convencionais. Este sistema direciona os raios de luz por meio de cristais de alta transparência, aproveitando a totalidade da luz proveniente da amostra para ensaios mais eficientes, com a possibilidade de iluminação com potências mínimas de laser. Além disso, pode gerenciar até 8 excitações simultâneas em qualquer comprimento de onda, dando flexibilidade total ao sistema confocal.
Detetores Power HyD
A família de detetores Power HyD oferece alta eficiência de detecção de fótons, baixo ruído e ampla cobertura espectral, permitindo a captura precisa de sinais fluorescentes mesmo em condições desafiadoras.
Com eficiência de detecção de fótons (PDE) de ~ 56% com os fluoróforos mais comumente utilizados, sendo no mínimo 2 vezes mais eficiente do que tubos fotomultiplicadores multiálcalinos, na faixa espectral mais próxima do infravermelho, essa eficiência é até 3 vezes maior.
Faixa de detecção de emissão estendida até 850nm acomodando, por exemplo, 3 fluoróforos adicionais.
Nossos detectores híbridos possuem tecnologia Power Photo Counting que proporciona mais de 2 vezes em ganho dinâmico quando comparado com a contagem de fótons clássica.
Entregamos ao centro de microscopia a possibilidade de crescimento da plataforma confocal para até 5 detectores híbridos individuais abrindo uma enorme possibilidade de ganhos futuros especialmente em tempo e produtividade.
Tecnologia TauSense
TauSense fornece ferramentas baseadas no tempo de vida da fluorescência, como TauContrast, TauGating, TauSeparation e TauInteraction, que ampliam a capacidade de análise funcional das amostras, permitindo a distinção de sinais fluorescentes sobrepostos e a investigação de interações moleculares.
Capacidade de aquisição de sinais pelo tempo médio de chegada dos fótons aos detectores, o que agrega ainda mais funcionalidade à obtenção de dados de intensidade, fornecendo uma nova dimensão de análise. Leitura pixel por pixel do tempo médio de chegada dos fótons, simultânea a detecção de intensidade de sinal, proporcionando uma nova dimensão de informações da amostra, como estado celular, por exemplo;
Janelas temporais de detecção digitais, facilitando a melhoria de qualidade de imagens por selecionar a melhor relação sinal-ruído do sinal de sua amostra. Separação de sinais baseados no tempo de vida de fluorescência, permitindo separar em canais discretos fluoróforos com mesma natureza de emissão. Assim, otimiza-se experimentos com moléculas de mesma cor ou de amostras com autofluorescência.
Detecção Espectral Baseada Em Prisma
Sistema de separação espectral por meio de prisma de alta transparência garantindo melhor aproveitamento de luz emitida pelas amostras, o que implica diretamente na preservação destas. Além disso, esta tecnologia de separação espectral possibilita a seleção livre e contínua de faixas espectrais emitidas pelas amostras, que são direcionadas, respeitando as faixas espectrais selecionadas pelo operador, para detectores individuais, onde se pode ajustar as configurações de detecção independentemente. Esta característica possibilita a adequação da sensibilidade do microscópio para cada marcador, gerando imagens mais claras e ricas em detalhes. Eficiência e flexibilidade espectral na coleta de luz da emissão, com isso, entregamos ao operador a possibilidade de aquisição de imagens com alta eficiência, utilização de menor potência de lasers preservando a amostra e em até 5 diferentes detectores de forma simultânea.
Scanner Único De Alta Resolução e Alta Flexibilidade
Operação em modo de alta resolução:
Resolução máxima de imagem: 8192 x 8192 ou 64 Mpixels
Campo de visão grande diagonal de 22 mm (FOV) no plano intermédio da imagem
Operação em modo de alta velocidade:
Até 28 frames por segundo a 512 x 512
Até 290 frames por segundo a 512 x 16
Formato máximo de escaneamento: 2496 x 2496 pixels com 3 canais simultaneamente
Campo de visão grande diagonal de 13 mm no plano intermédio da imagem
Interface ImageCompass
A interface inteligente ImageCompass guia o usuário desde a configuração do experimento até a aquisição de imagens, simplificando processos complexos e aumentando a eficiência operacional.
Software LAS X Navigator
Platina com movimentos x e y motorizados Scanning Stage, que possibilita experimentos de longa duração com aquisição de múltiplas posições ou a criação de mosaicos de imagens, para a aquisição de estruturas que ultrapassem as dimensões do campo de visão utilizado no momento ou experimentos em placas de poços. Estas aquisições são facilitadas através do Leica Navigator, integrada ao software de aquisição de imagens Leica LAS X.
Modularidade e Expansão
A plataforma STELLARIS é compatível com diversas modalidades avançadas, incluindo STED, DIVE, FALCON, DLS e CRS, permitindo a expansão das capacidades do sistema conforme as necessidades da pesquisa evoluem.
